Forte Penetração, Distância de Transmissão Estendida
A Transmissão SDR da DJI apresenta uma distância de transmissão de até 3 km/10.000 pés, adequada para cenários de filmagem móvel em áreas amplas e com capacidades avançadas de penetração.
Alta Taxa de Bits de 20Mbps, Qualidade de Imagem FHD 1080p
A Transmissão SDR da DJI suporta especificações de vídeo de 1080p/60fps com uma taxa de bits de transmissão de até 20 Mbps e uma latência mínima de apenas 35 ms.
Experiência de Monitorização USB-C Inovadora
A Transmissão SDR da DJI introduz um método de monitorização de saída USB-C. Os utilizadores podem agora usar um cabo USB-C para conectar o receptor a um smartphone ou tablet.
Modo de Transmissão, Número Ilimitado de Receptores
No modo de transmissão, cada transmissor pode conectar-se a um número ilimitado de receptores, proporcionando uma experiência de monitorização de alta qualidade.
Compatibilidade com Ronin e Controlo Remoto
A Transmissão SDR da DJI suporta o controlo dos estabilizadores da série RS, controlo remoto da câmara, várias assistências de monitorização e troca de fonte da câmara.

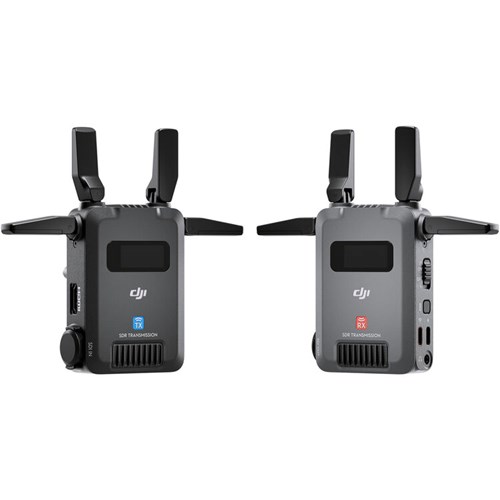

Conteúdo da Caixa
- Transmissor SDR da DJI (TX) × 1
- Receptor SDR da DJI (RX) × 1
- Cabo USB-A para USB-C (43 cm) × 1
- Placa de Adaptação de Montagem da Câmara TX × 1
- Placa de Adaptação de Montagem do Gimbal TX × 1

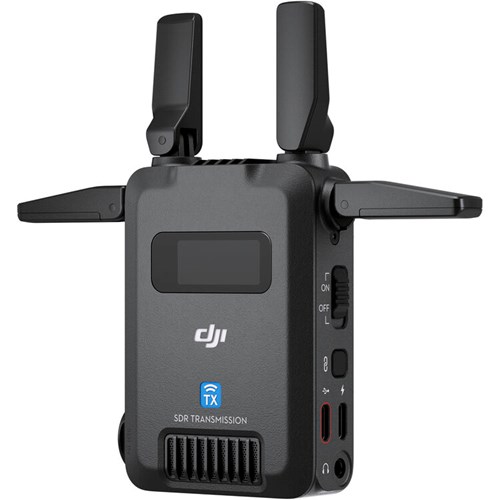

Especificações do Transmissor
Peso
Aproximadamente 145 g (incluindo antenas)
Dimensões
86,5×64×32 mm (C×L×A, excluindo antenas)
Portas
- Porta de Entrada SDI
- Porta de Entrada HDMI
- Jack Estéreo de 3,5 mm
- Porta de Atualização de Firmware USB-C
- Porta de Alimentação e Comunicação com Gimbal USB-C
Frequência de Operação
- Frequência de Operação SDR
- Banda de Frequência Não-DFS: 2.4000-2.4835 GHz, 5.725-5.850 GHz
- Banda de Frequência DFS: 5.470-5.725 GHz
- 5.8 GHz é proibido em alguns países/regiões. Verifique as leis e regulamentos locais para mais informações. 5.600-5.650 GHz não é utilizado.
- Frequência de Operação Wi-Fi
- 2.4000-2.4835 GHz, 5.150-5.250 GHz
Potência do Transmissor (EIRP)
- SDR:
- 2.4000-2.4835 GHz: < 30 dBm (FCC), < 20 dBm (SRRC/CE/MIC)
- 5.470-5.725 GHz: < 30 dBm (FCC), < 23 dBm (CE/MIC)
- 5.725-5.850 GHz: < 30 dBm (FCC), < 14 dBm (CE), < 30 dBm (SRRC)
- Wi-Fi:
- 2.4000-2.4835 GHz: < 26 dBm (FCC), < 20 dBm (SRRC/CE/MIC)
- 5.150-5.250 GHz: < 26 dBm (FCC), < 23 dBm (SRRC/CE/MIC)
Protocolo Wi-Fi
802.11b/a/g/n/ac/ax, Suporta Wi-Fi MIMO 2×2
Largura de Banda Máxima
- SDR: 20 MHz
- Wi-Fi: 20 MHz
Taxa de Bits Máxima
- SDR: 20 Mbps*
- Wi-Fi: 8 Mbps
* Medido no modo de Controlo, com o modo de Transmissão desligado.
Consumo de Energia
8,2 W (medido a uma temperatura ambiente de 25° C, quando ligado em modo de Controlo, a uma distância de aproximadamente 10 metros, em configuração 1T1R, com Wi-Fi desligado, usando PD para fonte de alimentação)
Fonte de Alimentação
- Tipo 1: Alimentação USB-C 9 V, 2 A (protocolo PD)
- Tipo 2: Alimentação USB-C 6.8-17.2 V DC
- Tensão de Alimentação da Bateria NP-F: 6.8-8.4 V
Formato de Vídeo de Entrada
- 1080p: 23.98/24/25/29.97/30/50/59.94/60fps
- 1080i: 50/50.94/60fps (1080i não está disponível no modo de Transmissão)
- 720p: 50/59.94/60fps
Formato de Áudio de Entrada
SDI embutido, HDMI embutido
Sistema de Transmissão de Vídeo
SDR + Wi-Fi
Latência da Transmissão de Vídeo
- SDR:
- 80 ms* (incluindo latência da câmara e do ecrã)
- 35 ms* (excluindo latência da câmara e do ecrã)
- Wi-Fi: 110 ms
* Medido ao filmar vídeo 1080p/60fps com o modo de Transmissão desligado.
Medido ao filmar vídeo 1080p/60fps.
Formato de Codificação de Vídeo
H.264
Distância Máxima de Transmissão
- SDR: 3 km (FCC)*, 2 km (CE/SRRC/MIC)*
- Wi-Fi: 200 m
* Medido no modo de Controlo, com o modo de Transmissão desligado.
Temperatura de Operação
-10° a 40° C
---

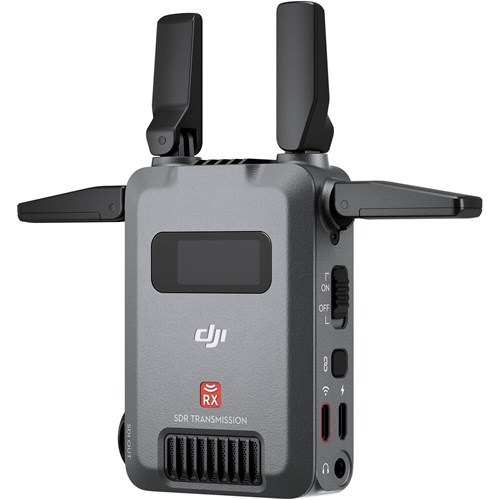

Especificações do Receptor
Peso
Aproximadamente 145 g (incluindo antenas)
Dimensões
86,5×64×32 mm (C×L×A, excluindo antenas)
Portas
- Porta de Saída SDI
- Porta de Saída HDMI
- Jack Estéreo de 3,5 mm
- Porta de Atualização de Firmware e Saída de Vídeo USB-C
- Porta de Alimentação USB-C
Frequência de Operação
- Frequência de Operação SDR
- Banda de Frequência Não-DFS: 2.4000-2.4835 GHz, 5.725-5.850 GHz
- 5.8 GHz é proibido em alguns países/regiões. Verifique as leis e regulamentos locais para mais informações.
Potência do Transmissor (EIRP)
- SDR:
- 2.4000-2.4835 GHz: < 30 dBm (FCC), < 20 dBm (SRRC/CE/MIC)
- 5.725-5.850 GHz: < 30 dBm (FCC), < 14 dBm (CE), < 23 dBm (SRRC)
Largura de Banda Máxima
20 MHz
Taxa de Bits Máxima
20 Mbps (medido no modo de Controlo, com o modo de Transmissão desligado)
Consumo de Energia
8,3 W (medido a uma temperatura ambiente de 25° C, quando ligado em modo de Controlo, a uma distância de aproximadamente 10 metros, em configuração 1T1R, com Wi-Fi desligado, usando PD para fonte de alimentação)
Fonte de Alimentação
- Tipo 1: Alimentação USB-C 9 V, 2 A (protocolo PD)
- Tipo 2: Alimentação USB-C 6.8-17.2 V DC
- Tensão de Alimentação da Bateria NP-F: 6.8-8.4 V
Formato de Vídeo de Saída
- 1080p: 23.98/24/25/29.97/30/50/59.94/60fps
- 1080i: 50/50.94/60fps (1080i não está disponível no modo de Transmissão)
- 720p: 50/59.94/60fps
Formato de Áudio de Saída
PCM
Sistema de Transmissão de Vídeo
SDR
Latência da Transmissão de Vídeo
- 80 ms (incluindo latência da câmara e do ecrã)
- 35 ms (excluindo latência da câmara e do ecrã)
- Medido ao filmar vídeo 1080p/60fps com o modo de Transmissão desligado
Formato de Codificação de Vídeo
H.264
Distância Máxima de Transmissão
- 3 km (FCC)
- 2 km (CE/SRRC/MIC)
- Medido no modo de Controlo, com o modo de Transmissão desligado.
Temperatura de Operação
-10° a 40° C
