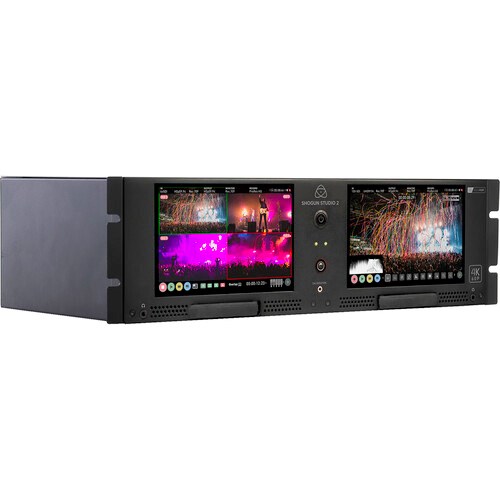

O Shogun Studio 2 é um gravador de rack que oferece tecnologia de gravação multi-canal Atomos de última geração num único dispositivo de 3RU, combinado com dois visores touchscreen premium de 7 polegadas HDR de 2000 nits de alta luminosidade. A sua combinação única de recursos o torna perfeito para eventos ao vivo, veículos de transmissão externa, galerias de produção e MCRs, instalações de pós-produção, reprodução em videowall, DITs no set e arbitragem desportiva. Ele pode se conectar a praticamente qualquer fonte SDI ou HDMI, incluindo canais de câmara, câmaras PTZ e misturadores de vídeo.
Pronto para produção:
- O Shogun Studio 2 pode gravar até dois canais de 4Kp60 ou até oito fontes HDp60 em formatos padrão da indústria, como Apple ProRes, ProRes RAW e AVID DNx. Isso permite gravar imagens diretamente dos sensores das suas câmaras usando codecs intraframe modernos, eliminando os artefactos associados a codecs altamente comprimidos baseados em GOP.
- Ele oferece suporte para gravação de ProRes RAW de várias câmaras de cinema para máxima fidelidade.
- Pode reproduzir o seu material diretamente no Shogun Studio 2 usando os controles inovadores na tela de toque. A reprodução de vídeo em até 4Kp60 ou vídeo de alta taxa de quadros 2K/HD desacelerado na própria unidade é possível.
- Crie playlists a partir de clipes gravados num gravador Atomos ou do seu sistema de edição num codec, resolução e taxa de quadros suportados.
Pronto para rack:
- O Shogun Studio 2 ocupa apenas 3RU de espaço e possui uma profundidade de rack curta, tornando-o ideal para uso em pontes de monitor ou em veículos de transmissão móveis pequenos.
- Fontes de alimentação duplas redundantes equilibram a carga de energia.
- Na parte traseira do Shogun Studio 2, encontra conectividade agrupada para cada um dos canais de gravação, incluindo SDI de 12G, 6G, 3G (simples, duplo, quádruplo) e I/O SDI de 1,5B, HDMI com suporte para entradas e saídas, além de I/O de áudio XLR, Genlock e entrada e saída LTC.
Recursos avançados de gravação:
- O Shogun Studio 2 oferece gravação Pre Roll com um cache de 8 segundos em HD ou 2-3 segundos em 4K, garantindo que nunca perca a ação.
- Ele também oferece gravação ISO Multi Camera e comutação de até 8 entradas SDI de câmaras em até 1080p60, com saída comutada para cada conjunto de 4 entradas.
- O suporte ao ProRes RAW oferece flexibilidade na pós-produção e é compatível com vários aplicativos de edição, como Final Cut Pro, Adobe Premiere Pro, Avid Media Composer, entre outros.
Tecnologia de tela líder:
- As duas telas de 7 polegadas do Shogun Studio 2 têm iluminação de fundo dinâmica avançada para pretos mais profundos e brancos mais brilhantes, mantendo todos os detalhes nos destaques.
- Ele possui ferramentas avançadas de HDR para Log ou RAW, garantindo exposição, cor e equilíbrio de branco perfeitos.
Especificações Físicas:
- Dimensões (L x A x P): 447 x 152 x 280mm (sem orelhas de rack), 490 x 152 x 280mm (com orelhas de rack)
- Peso: 5,0 kg
- Altura de rack: 3U
- Pontos de montagem: Orelhas de rack removíveis e pés de mesa
- Gravador Duplo: Dupla Tela, Gravador e Comutador
Ambiente:
- Temperatura ambiente de operação: Até 40°C
Construção e Controle:
- Corpo: Chassi de liga de alumínio
- Refrigeração: Ventoinhas controladas ativamente e dissipador de calor
- Indicador de contagem: Na parte frontal
- Botão de função múltipla: Aciona a gravação dupla
Energia:
- Alimentação contínua: Fonte de alimentação dupla
- Conector DC: Duplo IEC C14
Display:
- Tela sensível ao toque: Painel SuperAtom IPS (tela capacitiva)
- Tamanho: Dual 7,2 polegadas
- Resolução: Dual 1920 x 1200
- Profundidade de bits: 10 bits (8+2 FRC)
- Tipo de retroiluminação: Retroiluminação zonal dinâmica de 3 polegadas, Dimming Local de Matriz Completa Dinâmica (FALD) com 360 zonas
- Brilho (cd/m² / nits): 1500 / 3000 (brilho máximo HDR)
- Proporção de tela: 16:9
- Gama de cores: Rec.709
- Suporte de calibração: Calibrador Atomos com Xrite i1 Display Pro / Plus (Vendido separadamente)
Pipeline de Cor:
- Gama: Várias gamas de cores, incluindo Rec.709, BT2020, DCI P3, entre outras
- LUT 3D: Suporte para exibição, saída e LUTs de 50/50
- Modos de Monitoramento: Nativo, HLG, PQ, 3D LUT
- Conversão de Saída HDR: De Log / HDR para HLG / PQ / Dolby Vision
Entrada de Vídeo:
- HDMI: 1 x HDMI (2.0) 4K p60
- SDI: Quad link 3G SDI, com 2 x 12G SDI retrocompatíveis (Detecção automática por canal de gravação)
- SDI RAW: Suporte a Apple ProRes RAW de até 6k
- RJ45 / Rede: Apenas para serviço
- Profundidade de Bits: Vídeo de 8/10 bits / RAW de até 16 bits
- Subamostragem de Croma de Vídeo: 4:2:2
- Proteção contra cópia HDCP: Não suportada
Metadados:
- HDMI: RAW - balanço de branco, índice de exposição, velocidade/ângulo de obturador, abertura F-stop, ISO, gama, gama de cores
- SDI: Nome do arquivo de Arri, RED
Saída de Vídeo:
- HDMI: 1 x HDMI (2.0) 4K p60
- Saída SDI loop: 1 x 2 x 12G SDI retrocompatíveis (Detecção automática)
- Saída SDI Play: 2 x 2 x 12G SDI retrocompatíveis (Nível A e B selecionável)
- Subamostragem de Croma de Vídeo: 4:2:2
- Profundidade de Bits: Vídeo de 10 bits
Transmissão na Web:
- USB UVC: Opcional via Connect 4k
Conversão de Sinal de Vídeo:
- HDMI para SDI: Sim - Vídeo e RAW
- SDI para HDMI: Sim - Vídeo e RAW
Entrada/Saída de Áudio:
- Qualidade de Áudio: 24/48kHz
- Codec de Áudio: PCM
- HDMI: 8 canais 24 bits (dependente da entrada)
- SDI: 12 canais 24 bits (dependente da entrada)
- Entrada de Áudio Analógico: 2 x XLR por canal de gravação
- Saída de Áudio Analógico: 2 x XLR por canal de gravação
- Saída de Fone de Ouvido: 3,5mm 2 canais
Tempo e Sincronização:
- HDMI Embutido: HDMI e SDI
- Horário do dia: Sim, Hora e Data
- LTC: Via BNC Entrada/Saída no modo de gravação
- Genlock: Entrada/Saída no modo de reprodução
Resolução e Taxas de Quadros (Gravação, Monitoramento e Reprodução):
- 6k: Apenas RAW, até 30p via SDI
- 4k DCI: Várias taxas de quadros, incluindo 23.98/24/25/29.9/30/50/59.94/60p
- 4k UHD: Várias taxas de quadros, incluindo 23.98/24/25/29.9/30/50/59.94/60p
- 2K DCI 2046 x 1080: Várias taxas de quadros, incluindo 23.98/24/25/29.9/30/50/59.94/60p, Suporte a Sony FX9 RAW até 180p
- FHD 1920 x 1080 Progressivo: Várias taxas de quadros, incluindo 23.98/24/25/29.9/30/50/59.94/60/100/120p
- FHD 1920 x 1080 PsF: Convertido para P e looped out PsF
- FHD 1920 x 1080 Entrelaçado: Várias taxas de quadros, incluindo 23.98/24/25/29.9/30/50/59.94/60i
- 1280 x 720p: Várias taxas de quadros, incluindo 50/59.94/60p
Codec de Gravação:
- CDNG: Apenas para entradas SDI RAW
- Apple ProRes RAW: ProRes RAW, HQ
- Apple ProRes: LT, 422, 422HQ
- Avid DNxHD: DNxHD 220x, 220, 145, 36
- Avid DNxHR: LB, SQ, HQ, HQX
Funções de Reprodução:
- Lista de reprodução: Sim, Crie listas de reprodução personalizadas a partir de clipes completos ou subclipes
- Loop: Sim, com marcadores de entrada/saída personalizáveis pelo usuário
- Apple ProRes Raw: Sim, clipes gravados
- Apple ProRes: Sim, com áudio PCM linear
- Avid DNx: Sim, com áudio PCM linear
Funções de Gravação:
- Gravação Pré-roll: Sim (HD 8s, 4K 2s) - Não disponível em RAW
- Gravação ISO: Até 8 x até 1080p 60 (3G SDI Nível A APENAS) 4 por canal de gravação
- Gravação de Programa Comutado: Sim, até 1080p 60
Entrada Múltipla/Comutação:
- Alternância SDI A/B: Sim, Suporta até 12G SDI por entrada
- Display de Entrada Dupla: Via modo Multi ISO
- Entrada SDI Múltipla: Até 4 x até 1080p 60 (3G SDI Nível A APENAS)
- Transições de Entrada: Transição automática ou manual com transições XML
Mídia Suportada:
- Master Caddy I: Não compatível
- SSDmini: Sim, MAS APENAS com a alça opcional de transporte
- Nome do Arquivo: Nome da Unidade - Cena/Tomada, Arri e RED via SDI
- Sistema de Arquivos: ExFAT
Ferramentas na Tela:
- Forma de Onda: Sim, 3 tamanhos/posições
- RGB Parade: Sim, 3 tamanhos/posições
- Escopo de Vetor: Sim, 2 tamanhos/posições
- Zoom 1x: Sim, Mapeamento de Pixel 1:1 para 4K
- Zoom 2x: Sim
- Foco Peaking: Seleção de cor / configuração de limiar / cor / mono / apenas bordas
- Falso Cor: Sim, com escala
- Zebra: Sim, Ajustável
- Isolar Canal de Cor: Apenas Azul
- Guias de Enquadramento de Cinema: Várias opções, incluindo 2.4:1, 2.35:1, 1.9:1, 1.85:1, 4:3
- Guias de Enquadramento de Mídias Sociais: Várias opções, incluindo 9:16, 1:1, 191:1, 4:5
- Áreas Seguras: Ação e Gráfico
- Marcadores de Grade: Grade de 9 divisões
- Descomprimir Anamórfico: 1.25x, 1.33x, 1.5x, 1.8x, 2x
- Virar a Tela: Apenas Vertical
Processamento de Sinal a Bordo:
- Remoção de Telecinagem: Para várias taxas de quadros
- Redimensionamento 4K UHD para HD: Loop out - 4K UHD para FHD
- Corte DCI: Loop out - Corte de 17:9 para 16:9
Controle Remoto:
- HDMI: Acionamento Automático HDMI, Protocolos Suportados - Canon, Sony, Padrão Aberto Atomos
- SDI: Acionamento SDI selecionável pela câmera
- Conector Serial de 2,5mm: Controle LANC e calibração via cabo USB para serial (Opcional)
- RJ45: Apenas para serviço
- RS422: Sim, apenas controladores qualificados
Aplicativos Suportados:
- XML: EDL de corte, tags e Multicam com transições em XML FCPX
- Apple ProRes RAW: Apple FCPX, Adobe Premiere, After Effects, Avid Media Composer, Edius, Assimilate Scratch, Baselight Film Light, entre outros
- Codecs de Vídeo: Todos os aplicativos com suporte para Apple ProRes e Avid DNx em invólucro .MOV
Conteúdo da Caixa:
- Acessórios Incluídos: Shogun Studio 2, 2 x orelhas de rack com parafusos, 4 x pés de borracha com parafusos, 2 x cabo de alimentação IEC, 2 x cabo HDMI, 5 x Master caddy II
- Extras Opcionais: Kit de Alimentação, UltraSync One, cabos HDMI, cabo USB para serial, entre outros
