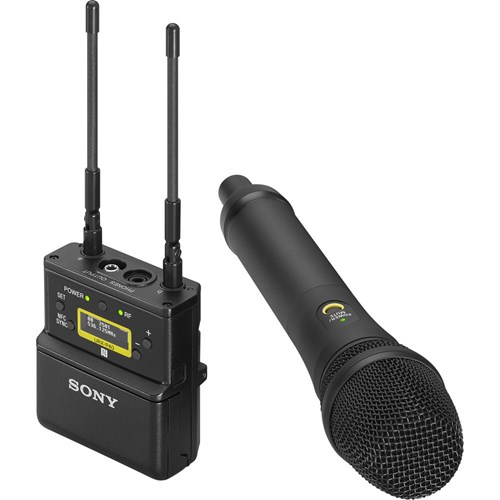

Receptor portátil URX-P40
Tipo de oscilador
Sintetizador PLL controlado por cristal
Tipo de recepção
Método de diversidade real
Tipo de antena
Antena com fio de comprimento de onda de 1/4 λ (ângulo ajustável)
Frequências portadoras
14 UC: 470,125 MHz a 541,875 MHz (canais de TV UHF 14 a 25)
25 UC: 536,125 MHz a 607,875 MHz (canais de TV UHF 25 a 36)
42 LA: 638,125 MHz a 697,875 MHz (canais de TV UHF 42 a 51)
90 UC: 941,625 MHz a 951,875 MHz, 953,000 MHz a 956,125 MHz e 956,625 MHz a 959,625 MHz
CE21: 470,025 MHz a 542,000 MHz (canais de TV UHF 21 a 29)
CE33: 566,025 MHz a 630,000 MHz (canais de TV UHF 33 a 40)
CE42: 638,025 MHz a 694,000 MHz (canais de TV UHF 42 a 48)
CN38: 710,025 MHz a 782,000 MHz (canais de TV UHF 38 a 46)
E: 794,125 MHz a 805,875 MHz
BJ: 806,125 MHz a 809,750 MHz
KR: 925,125 MHz a 937,500 MHz
Resposta de frequência
23 Hz a 18 kHz (típico) (modelos UC, U, CE, LA, CN, E, KR)
40 Hz a 15 kHz (típico) (modelo J)
Relação sinal/ruído
60 dB (onda senoidal de 1 kHz, modulação de 5 kHz)
Distorção (T.H.D)
0,9% ou menos (onda senoidal de 1 kHz, modulação de 5 kHz)
Atraso de áudio
Aprox. 0,35 ms (saída analógica)
Aprox. 0,24 ms (saída digital)
Conector de saída de áudio
Miniplugue de bloqueio de 3 polos de 3,5 mm de diâmetro, conexão externa
Nível de saída de áudio
–60 dBV (miniplugue de bloqueio de 3 polos de 3,5 mm de diâmetro, saída analógica, nível de saída de áudio de 0 dB)
–20 dBFS (conexão externa, saída digital, nível de saída de áudio de 0 dB)
–50 dBFS (conexão externa, saída analógica, nível de saída de áudio de 0 dB)
Intervalo de ajuste de saída de áudio analógica
-12dB - +12dB (etapa de 3dB)
Conector de saída de headphone
Miniplugue de 3,5 mm de diâmetro
Nível de saída dos fones de ouvido
Max. 10 mW (a 16 ohm)
Frequência de sinal de tom
Em modo de unidade externa UWP-D: 32,382 kHz
Em modo de unidade externa UWP: 32 kHz
Em modo de unidade externa WL800: 32,768 kHz
Visualização
OLED
Requisitos de energia
CC de 3,0 V (duas pilhas alcalinas LR6/AA)
CC de 5,0 V (fornecidos pelo conector USB Tipo C)
Vida útil da bateria*
Aprox. 6 horas
*A vida útil da bateria foi medida com duas pilhas AA alcalinas LR6 da Sony a 25 °C (77 °F) MODO DE VISUALIZAÇÃO definido como AUTO OFF.
Temperatura operacional
0 °C a 50 °C
Temperatura de armazenamento/transporte
-20 °C a +55 °C (-4 °F a +131 °F)
Dimensões
63 x 70 x 31 mm (2 1/2 x 2 7/8 x 1 1/4 pol.) (L/A/P) (excluindo antena)
Massa
Aprox. 131 g (4,6 oz) (excluindo baterias)
Microfone portátil UTX-M40 com cápsula unidirecional
Tipo de oscilador
Sintetizador PLL controlado por cristal
Tipo de antena
Antena com fio de comprimento de onda de 1/4 λ
Frequências portadoras
14 UC: 470,125 MHz a 541,875 MHz (canais de TV UHF 14 a 25)
25 UC: 536,125 MHz a 607,875 MHz (canais de TV UHF 25 a 36)
42 LA: 638,125 MHz a 697,875 MHz (canais de TV UHF 42 a 51)
90 UC: 941,625 MHz a 951,875 MHz, 953,000 MHz a 956,125 MHz e 956,625 MHz a 959,625 MHz
CE21: 470,025 MHz a 542,000 MHz (canais de TV UHF 21 a 29)
CE33: 566,025 MHz a 630,000 MHz (canais de TV UHF 33 a 40)
CE42: 638,025 MHz a 694,000 MHz (canais de TV UHF 42 a 48)
CN38: 710,025 MHz a 782,000 MHz (canais de TV UHF 38 a 46)
E: 794,125 MHz a 805,875 MHz
BJ: 806,125 MHz a 809,750 MHz
KR: 925,125 MHz a 937,500 MHz
Potência de saída de energia de RF
30 mW/5 mW selecionável (modelos UC, U, CE, LA, CN)
10 mW/2 mW selecionável (modelos J, E, KR)
Tipo cápsula
Dinâmica
Diretividade
Unidirecional
Nível de entrada de áudio de referência
-55 dBV (MODO DE APROVEITAMENTO definido para NORMAL, atenuação de 0 dB)
Nível de entrada de áudio máximo
151 dB SPL (atenuação de 21 dB, usando o microfone fornecido)
Faixa de ajuste do atenuador de áudio
0 dB a 21 dB (etapas de 3 dB)
Resposta de frequência
70 Hz a 18 kHz (Típica) (modelos UC, U, CE, LA, CN, E e KR)
70 Hz a 15 kHz (Típica) (modelo J)
Relação sinal/ruído
60 dB (–60 dBV, entrada de 1 kHz senoidal) 102 dB (modo de ganho ajustado para ganho automático, desvio máximo, ponderado para A)
96 dB (modo de ganho ajustado para normal, desvio máximo, ponderado para A)
Distorção
0,9% ou menos (–60 dBV, entrada de 1 kHz)
Atraso de áudio
Aprox. 0,35 ms
Frequência de sinal de tom
No modo compander do UWP-D: 32,382 kHz
No modo compander do UWP: 32 kHz
No modo compander do WL800: 32,768 kHz
Visualização
OLED
Requisitos de energia
3,0 VCC (duas pilhas AA alcalinas LR6)
5,0 VCC (fornecido pelo conector USB Tipo C)
Vida útil da bateria*
Aprox. 8 horas com potência de saída de 30 mW (modelos UC, U, CE, LA e CN)
Aprox. 10 horas com potência de saída de 10 mW (modelos J, E e KR)
*A vida útil da bateria foi medida com duas pilhas AA alcalinas LR6 da Sony a 25 °C (77 °F).
Temperatura operacional
0 °C a 50 °C
Temperatura de armazenamento/transporte
-20 °C a +55 °C (-4 °F a +131 °F)
Dimensões
ø48 x 258 mm (1 15/16 x 10 1/4 pol) (diâmetro/comprimento)
Massa
Aprox. 255 g (9,0 oz) (excluindo baterias)
