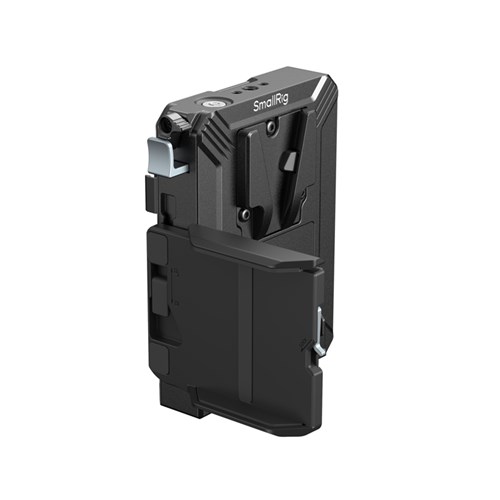

O kit inclui uma placa de bateria V-Mount e um protetor de ecrã LCD. O sistema monta-se rapidamente em qualquer rig compatível com V-Mount através de uma placa adaptadora V-Mount, facilitando a instalação da bateria para uma alimentação contínua.
As saídas de energia da placa V-Mount estão estrategicamente posicionadas, incluindo D-Tap e USB-C, permitindo alimentar vários dispositivos em simultâneo sem interferir com a operação da câmara ou da pega superior. A porta USB-C suporta entrada PD até 65 W, permitindo também utilizar a placa como carregador para baterias V-Mount.
O protetor de ecrã LCD modular possui ajuste de altura e largura sem ferramentas, sendo compatível com a maioria das câmaras mirrorless com ecrã articulado, protegendo o ecrã contra impactos.
O botão de libertação da bateria inclui uma patilha de segurança com ativação ajustável, evitando a remoção acidental da bateria e garantindo uma utilização segura. Além disso, a placa V-Mount conta com vários orifícios roscados 1/4"-20 e orifícios de posicionamento, permitindo montar acessórios como braços articulados Magic Arm — modelos 3238B / 3873 — para transmissores sem fios e configurações profissionais.
Destaques
1. Placa adaptadora V-Mount:
Permite a montagem rápida em qualquer rig compatível com V-Mount.
2. Hub de alimentação multiportas:
Portas D-Tap e USB-C integradas para alimentar vários dispositivos em simultâneo.
3. Protetor de ecrã LCD modular:
Ajuste de altura e largura sem ferramentas para proteger eficazmente o ecrã contra impactos.
Notas
- Ao utilizar o protetor de ecrã LCD, a placa de bateria é compatível com baterias V-Mount até 80 mm / 3,1" de largura.
Baterias V-Mount SmallRig compatíveis: 3579B / 4871 / 4872 / 3580B / 4929 / 4930 / 4292 / 4974 / 4608 / 4984 / 3581B / 4293.
- Se a bateria V-Mount não puder ser instalada corretamente, a patilha de segurança poderá estar acionada. Para instalar a bateria corretamente, desative primeiro a patilha de segurança.
- Após a utilização, ou quando o produto não for utilizado durante um longo período, remova a bateria V-Mount ou mantenha premido o botão de alimentação durante 3 segundos para desligar a função de saída.
Compatibilidade
Compatível com acessórios V-Mount.
Conteúdo da embalagem
- Placa de montagem para bateria V-Mount x 1
- Protetor de ecrã LCD x 1
- Instruções de utilização x 1
- Manual do utilizador x 1
Dados técnicos
Tensão da bateria V-Mount externa: 11,0 V – 16,8 V
Capacidade nominal recomendada da bateria: 3500 mAh – 20000 mAh / 14,8 V nominal
D-Tap — apenas saída:
11,2 V – 16,8 V máx.
Por porta D-Tap: 8 A máx.
Total combinado das três portas: 18 A máx.
Entrada / saída USB-C:
USB-C1 saída / entrada: 5 V, 9 V, 12 V, 15 V, 20 V; 65 W máx.
USB-C2 saída / entrada: 5 V, 9 V, 12 V, 15 V, 20 V; 65 W máx.
Protocolos suportados:
PD3.0: 5 V, 9 V, 12 V, 15 V, 20 V
QC2.0 / AFC: 5 V, 9 V, 12 V
QC3.0: 5 – 12 V
DCP: 5 V
PPS: 3,3 – 20 V
Apple: 5 V
Tensão de corte de descarga: 11,2 V
Será priorizada a tensão de corte da própria bateria para proteção contra descarga excessiva.
Temperatura de funcionamento
Carregamento: 0 °C – 45 °C
Descarga: -15 °C – 60 °C
Temperatura e humidade de armazenamento
Armazenamento durante 1 mês: -20 °C – 60 °C
Armazenamento durante 3 meses: -20 °C – 45 °C
Armazenamento durante 1 ano: -20 °C – 20 °C
Ambiente húmido.
